本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机发电站飞机机组电气安装箱的角色： 1、适宜的划分用电量。 2、更方便对电路设计的开关实操。 3、有较高的安全卫生防护衣平衡等级，能抽象概念的界面显示电路原理的导通阶段。

项目名称：656KW重油发电站汽轮机单机配电箱主要元件明细清单
供电系统箱主要的构件汇总表
编号	名稱	型号查询规格尺寸	院校	总数	公司
1	塑壳高压	NXM-1250S/3300 1250A	台	1	正泰
2	电站空气能机组操作器	HGM6110	只	1	众智
3	并网发调速电机带速有效控制系统	C2002	只	1	孚创
4	电流电源适配器摸块	DC24V	只	1	众智
5	中小型正中间继电热器	HH54P    DC24V	只	2	正泰
6	超小型在期间继电商	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

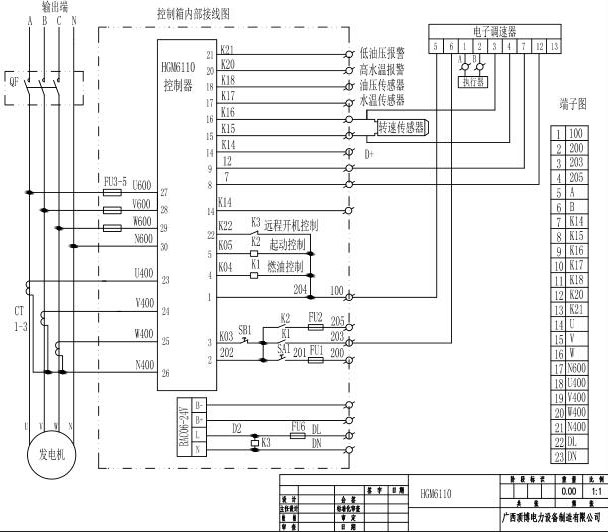

656KW广西顶博发电机组制造单机配电箱元件线路图
